スマホ修理入門④ ー スマホ電子部品（一）

電子技術を学ぶ際、基本的な電子部品の知識を身につけることは非常に重要です。特に携帯電話の修理技術においては、欠かせないスキルとなります。このセクションでは、抵抗器、コンデンサ、インダクタについて紹介します。

抵抗器は電子機器で最も多く使われる部品の一つです。

ほとんどの場合、アルファベット「R」が抵抗器を表す記号として使用されます。また、「R+数字」の形式で、回路内の特定の抵抗器を指します（例：R312、R79）。

抵抗の単位はオーム（Ω）であり、一般的にはキロオーム（kΩ）やメガオーム（MΩ）も使用されます。

• 1 kΩ = 1000 Ω
• 1 MΩ = 1000 kΩ

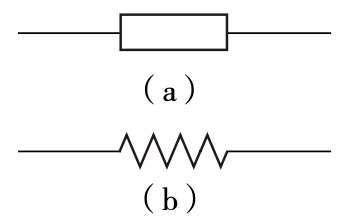

抵抗器の回路図記号
(b)が最も一般的に使用されます

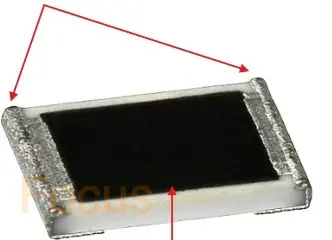

携帯電話で使用される抵抗器は、主にSMD抵抗器（表面実装型抵抗器）であり、0603や0402サイズのパッケージが一般的です。携帯電話の抵抗器は、両端が銀白色になっており、これはハンダ付けの接点部分です。中央部分はほとんどが黒色で構成されています。

実際のアプリケーションでは、いくつかの抵抗素子を使用することがよくあります。これらの素子は、異なる接続方法で複数の抵抗を組み合わせて作られます。このような抵抗素子は、抵抗アレイまたは抵抗ネットワーク（集合抵抗）と呼ばれています。

抵抗器以外で、コンデンサは2番目に一般的に使用される電子部品です。コンデンサは回路内で「C」という文字で表されます。文字「C」+数字は、回路内の特定のコンデンサを示すために使用されます。

固定コンデンサ

コンデンサの両端のはんだ付け部分は銀白色で、中央部分は通常灰色か黄色（淡い青色のものもあります）。SMDの電解コンデンサの正負端子の識別は非常に簡単で、通常、電解コンデンサの外観は長方形で、黄色と黒色が最も一般的です。コンデンサの正極端には色帯があります。

電解コンデンサ

コンデンサ容量の基本単位はファラッド(F)で、その他の単位としてミリファラッド(mF)、マイクロファラッド(μF)、ピコファラッド(pF)、ナノファラッド(nF)があります。一般的に使用される単位はマイクロファラッド(μF)とピコファラッド(pF)です。これらの単位間の換算関係は以下の通りです。

• 1F = 1000mF
• 1mF = 1000μF
• 1μF = 1000nF
• 1nF = 1000pF

実際の応用では、抵抗と同様に、複数のコンデンサを異なる接続方法で組み合わせたコンデンサコンポーネントがよく使用されます。これらのコンデンサコンポーネントは、コンデンサアレイまたはコンデンサネットワークと呼ばれています。

携帯電話では、インダクタは主にRF回路やさまざまなインターフェース回路で使用されます。

インダクタンスは、インダクタの能力を示す物理量で、Lという記号で表されます。インダクタンスの単位はヘンリー（H）です。一般的なインダクタンスの単位にはミリヘンリー（mH）、マイクロヘンリー（μH）、ナノヘンリー（nH）もあります。これらの換算関係は次の通りです：

• 1H = 1000mH
• 1mH = 1000μH
• 1μH = 1000nH

SDMインダクタ
